Guía completa de resortes helicoidales inclinados

Quizás se pregunte qué es un resorte helicoidal inclinado. ¿Cómo se utilizan los resortes helicoidales inclinados en las aplicaciones diarias? ¿Qué lo diferencia de otros resortes en espiral? ¿Qué industrias o aplicaciones los utilizan? En Answers for Everyone, nos dedicamos a brindarle la información que necesita. En este artículo, cubriremos qué son los resortes helicoidales inclinados, cuáles son sus usos, a qué aplicaciones e industrias se aplican, ¡e información adicional sobre los resortes helicoidales inclinados!

¿Qué son los resortes helicoidales inclinados? Guía completa

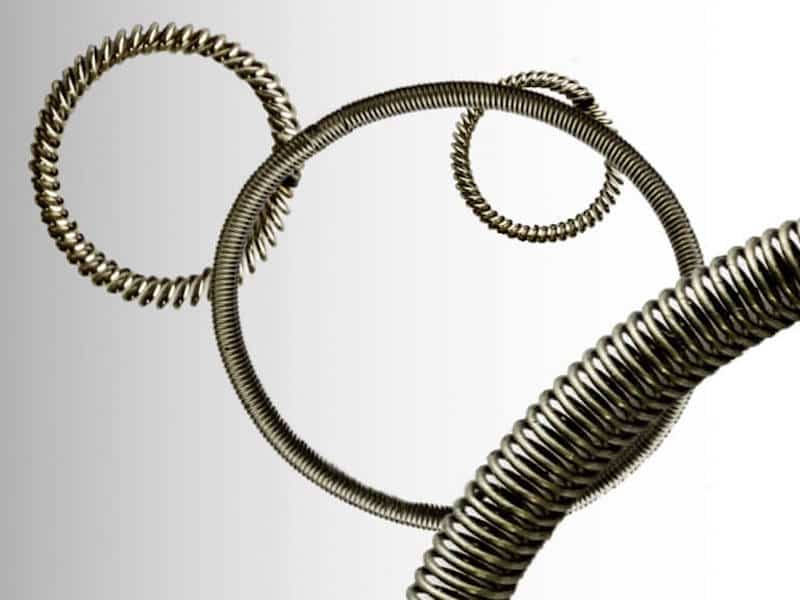

Entonces, ¿qué son los resortes helicoidales inclinados, exactamente? Un resorte helicoidal inclinado es un resorte circular inclinado que produce una curva de carga muy plana cuando se comprime. Estos resortes se utilizan para energizar los sellos de copa en U y otros componentes, proporcionando cargas constantes y predecibles en todo el amplio rango de deflexión que ofrecen.

Advanced EMC Technologies ofrece sus resortes helicoidales inclinados FlexForce. Estos resortes helicoidales inclinados únicos fueron diseñados inicialmente como un energizador para sellos de teflón. Proporcionan una curva de carga plana y predecible en la posición comprimida para aplicaciones de sellado que requieren especificaciones de torsión y fricción muy críticas.

En los últimos veinte años, su diseño de resorte helicoidal inclinado FlexForce ha encontrado aplicaciones en la conexión de dos componentes: "enganche y sujeción", donde la fuerza de inserción y extracción se puede diseñar con precisión.

Blindaje EFI / RFI

Los resortes helicoidales inclinados también se pueden utilizar para proteger la electrónica de interferencias RFI y EMI dañinas. La interferencia electromagnética (EMI), también conocida como interferencia de radiofrecuencia (RFI), es una perturbación generada por una fuente externa que afecta un circuito eléctrico por inducción electromagnética, acoplamiento electrostático o conducción. Esta perturbación puede degradar el rendimiento de un circuito o incluso detener su funcionamiento.

Cuando se trata de datos, la EMI puede provocar un aumento en la tasa de error o incluso la pérdida total de sus datos. La EMI puede ser causada por corrientes y voltajes eléctricos cambiantes creados por fuentes naturales y artificiales. Estos incluyen sistemas de encendido, redes celulares de teléfonos móviles, iluminación, llamaradas solares y auroras (auroras boreales y del sur).

En los resortes helicoidales inclinados, las bobinas independientes sirven efectivamente como múltiples puntos de contacto para la conexión a tierra. Esto permite que se haga contacto incluso mientras vibra o bajo carga de impacto. Proporcionan una fuerza casi constante en un amplio rango de compresión. Debido a esto, ofrecen un blindaje consistente incluso cuando las superficies son irregulares o desiguales y en situaciones donde las tolerancias pueden variar.

Los resortes helicoidales inclinados son confiables y consistentes

A muelle en espiral inclinado ofrece un enfoque confiable y consistente para el blindaje EFI / RFI. Tienen protección contra la interferencia de diafonía. También es posible ajustar sus propiedades eléctricas para cumplir con especificaciones de impedancia específicas. Son altamente personalizables para brindar protección contra rangos específicos de interferencia conductora y radiada.

Estos resortes también se pueden usar en una variedad de situaciones y configuraciones, incluidas bridas de guía de ondas, conectores radiales, conectores coaxiales, conjuntos de conexión y desconexión y gabinetes electrónicos rectangulares.

Beneficios de los resortes helicoidales inclinados para aplicaciones médicas

Los resortes helicoidales inclinados son útiles en una variedad de industrias, incluidas las que se ocupan de dispositivos médicos y quirúrgicos. Proporcionan un conector confiable de tres formas diferentes.

Primero, sostienen y retienen dos partes alineadas con una fuerza de deslizamiento altamente controlada. En segundo lugar, sujetan de forma segura dos partes juntas mientras permiten que aún estén desenganchadas. Finalmente, pueden bloquear permanentemente dos partes juntas. Un ejemplo de una aplicación que utiliza resortes helicoidales inclinados como conector implica bloquear el conjunto del marco en un carro de ventilación.

Porque resortes helicoidales inclinadosCon la capacidad de proporcionar valores de carga de resorte más consistentes en una amplia gama de desplazamientos, a menudo se utilizan en energizadores para sellos que necesitan mantener su rendimiento. Incluso en presencia de superficies de contacto excéntricas o desiguales, desviaciones o huecos de hardware, un resorte helicoidal inclinado proporciona un alto rendimiento. Muchos de estos sellos energizados se utilizan en una variedad de equipos médicos y quirúrgicos.

EMI / RFI puede ser muy peligroso para los equipos médicos, desde interrumpir las operaciones normales hasta comprometer los datos transmitidos o recibidos. Es por eso que los resortes helicoidales inclinados se usan en gabinetes eléctricos o en cables de transmisión de datos. Estos resortes se pueden personalizar fácilmente para cumplir con las especificaciones y proteger el equipo de la interferencia de diafonía.

Los resortes helicoidales inclinados se utilizan en implantables activos como neuroestimuladores y marcapasos. Debido al diseño de los resortes, estos resortes crean una conexión eléctrica consistente entre la batería de un ensamblaje y el plomo, todo dentro del cuerpo humano.

Industrias

Los productos de Advanced EMC Technologies ayudan a las personas en una amplia variedad de industrias. Ya sea en el campo médico o mecánico, los resortes helicoidales inclinados son muy útiles. Estas son algunas de las industrias en las que se pueden aplicar resortes helicoidales inclinados y pueden ser útiles:

• Industria y dispositivos médicos electromecánicos
  • Los resortes helicoidales inclinados FlexForce son útiles en dispositivos médicos no implantados e implantados para la conexión (sujeción y enclavamiento) donde se pueden especificar las fuerzas de extracción e inserción o para una conectividad eléctrica confiable o un ensamblaje para ambos.
  • El resorte o conjunto se puede limpiar fácilmente para un ambiente ultra limpio, que es esencial en dispositivos ortopédicos y quirúrgicos.
  • Los productos de sellado energizados Flouroseal y Fluorolip de Advanced EMC Technologies resisten las fugas en bombas médicas, válvulas y sistemas de suministro de fluidos.
• Industria de petróleo y gas
  • Las demandas de las aplicaciones de yacimientos petrolíferos incluyen:
    • Resistencia a la presión
    • Compatibilidad de temperatura y compatibilidad química para fluidos de fondo de pozo y agresivos bombeados en el fondo de pozo para fracking.
• Industria automotriz
  • Algunos vehículos eléctricos o híbridos dependen de conexiones críticas.
  • La capacidad del resorte helicoidal inclinado FlexForce para enganchar, conducir y bloquear permite a los ingenieros reducir el peso y los ensamblajes complejos.
• Industria aeroespacial y de defensa
  • Se utiliza en diseños de conexión y protección contra rayos con la capacidad de conducir electricidad mientras sirve como mecanismo de conexión o bloqueo.

Características y aplicaciones de muelles helicoidales inclinados

Debido al pequeño tamaño de la bobina y al número de bobinas independientes, es posible la conexión para una conductividad eléctrica óptima además de las aplicaciones de bloqueo o sujeción mecánicas. El resorte helicoidal inclinado ofrece una opción de diseño económico que puede reducir la interferencia radiada y conducida para evitar fallas prematuras en los dispositivos eléctricos. Esto se refiere a las aplicaciones de blindaje EMI / RFI.

Estas son algunas de las aplicaciones y características de los resortes helicoidales inclinados FlexForce de Advanced EMC Technologies:

• Hardware de enclavamiento
• Componente de sujeción
• Hardware del sistema de bloqueo
• Contacto eléctrico
• Blindaje EMI / RFI
• Contacto y enclavamiento
• Fuerza de entrada / salida predecible
• Diseño fácil de sujetar y bloquear
• Numerosos contactos
• Secciones transversales .032 "a .375"
• Aleaciones de cobre e inoxidable
• Compresión casi cero

Por qué los resortes helicoidales inclinados FlexForce son para usted

Los resortes helicoidales inclinados FlexForce de Advanced EMC Technologies están disponibles en aleaciones de acero inoxidable, Hastelloy y cobre de la serie 300 para cumplir con numerosas condiciones ambientales o requisitos específicos de conductividad o blindaje. Ofrecen sus resortes FlexForce de bobina inclinada enchapados en oro, níquel y plata para su uso en aplicaciones electrónicas y de semiconductores. Están disponibles en muchas configuraciones, secciones transversales y tamaños diferentes para satisfacer las necesidades de su proyecto.

Los resortes helicoidales inclinados han demostrado ser increíblemente valiosos para una amplia variedad de industrias. Cualquiera que sea su campo único, este gran equipo seguramente lo ayudará.

Comuníquese con el personal profesional experimentado de Advanced EMC Technologies para obtener más información sobre sus resortes helicoidales inclinados FlexForce o para responder cualquier pregunta sobre su proyecto.
